AIW 220℃ Kawat Tembaga Datar Terisolasi 2mm X 0.25mm

Informasi Dasar
Tempat asal: Tian Jin, Cina
Nama merek: RVYUAN
Sertifikasi: UL/RoHS/ISO9001/IATF16949/VDE
Nomor model: AIW
Kuantitas min Order: 10
Kemasan rincian: karton
Waktu pengiriman: 15 HARI
Informasi Detail
Bahan Konduktor: Tembaga Diameter: 2mm x 0,25mm(0,08 inci x 0,01 inci)
Bahan Isolasi: Enamel Tegangan terukur: 500V
Aplikasi: Listrik Membentuk: Datar
Ukuran kawat tunggal: 0,25*2mm(0,01*0,08 inci) Suhu kerja: 220℃(396℉)
Jenis: Terisolasi Standar: IEC NEMA GB JIS
Waktu Pengiriman: 7-10 HARI kelas termal: 220℃
Pembayaran: Paypal\TT\Western Union\ Jaminan Perdagangan Sedang mengemas: Karton/kotak kayu/palet/dll.
Isolasi: Poliamida-Imida Mencicipi: Tersedia berdasarkan permintaan
MOQ: 10kg Jumlah Inti: 1
Menyoroti:

Kawat tembaga datar terisolasi 220℃

,

Kawat tembaga persegi panjang 2mm x 0.25mm

,

Kawat tembaga datar 2mm


Deskripsi Produk

Kawat Tembaga Datar Berlapis Isolasi AIW 220℃ 2mm × 0.25mm

Kawat tembaga datar berlapis email AIW 0.25mm × 2mm yang dapat merekat sendiri, direkayasa untuk lilitan berdensitas tinggi, transformator frekuensi tinggi, dan elektronik daya ringkas.

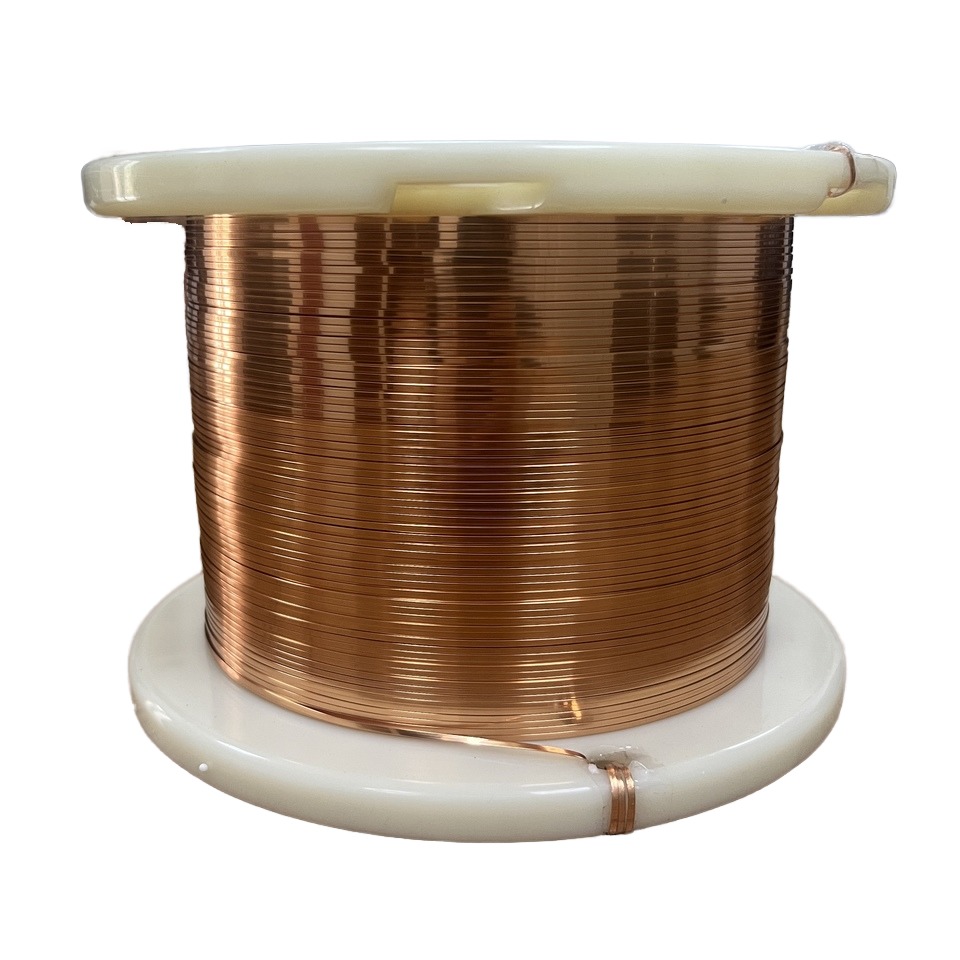

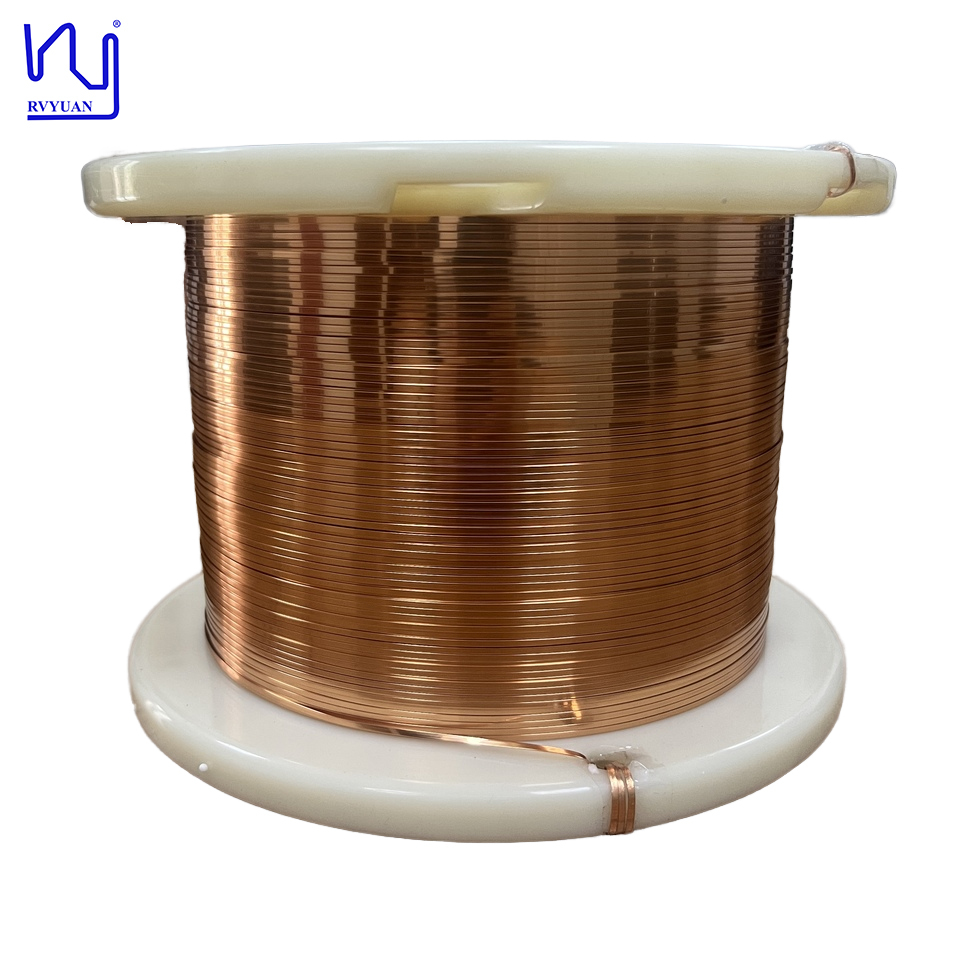

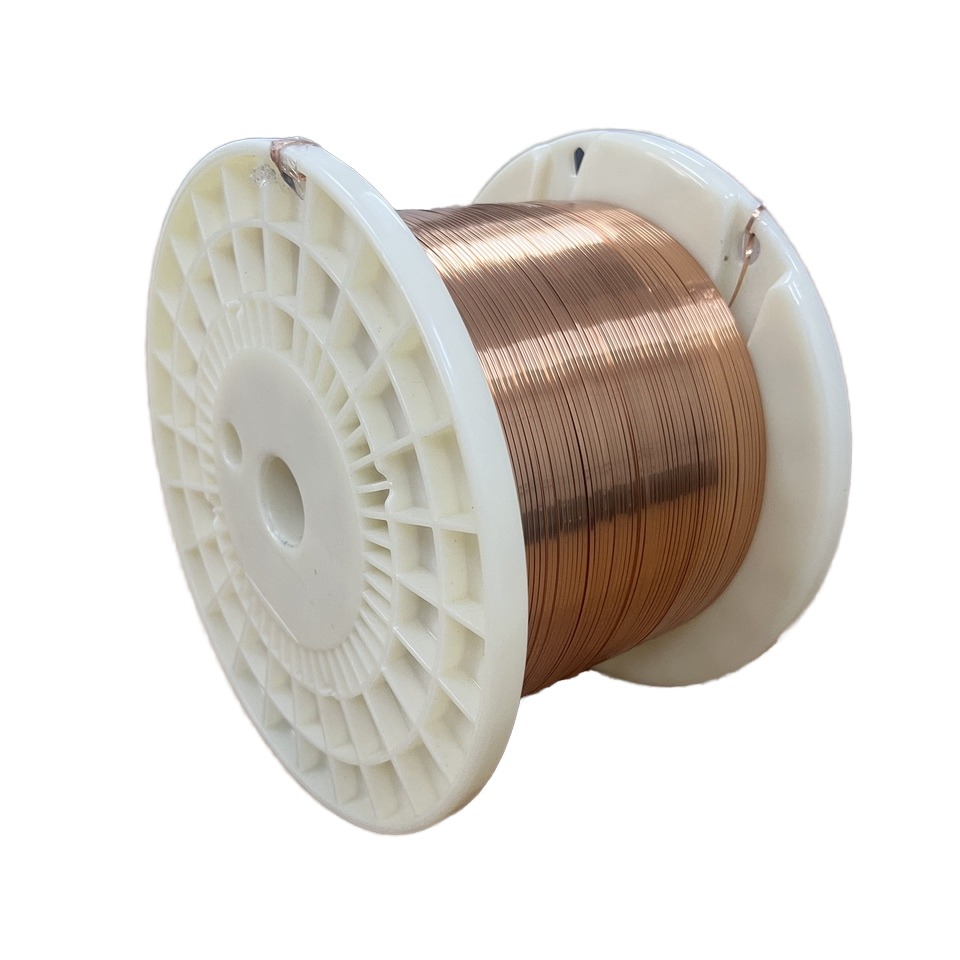

AIW 220℃ insulated 2mm by 0.25mm flat enameled copper wire coil for winding applications

Kawat tembaga datar berlapis email persegi ini menggabungkan sistem isolasi AIW kelas termal 220℃ dengan lapisan perekat sendiri, menghasilkan faktor ruang yang tinggi, resistansi konduktor rendah, dan kinerja stabil dalam kondisi operasi frekuensi tinggi dan suhu tinggi. Pilihan ketebalan dan lebar khusus tersedia untuk disesuaikan dengan desain lilitan tertentu.

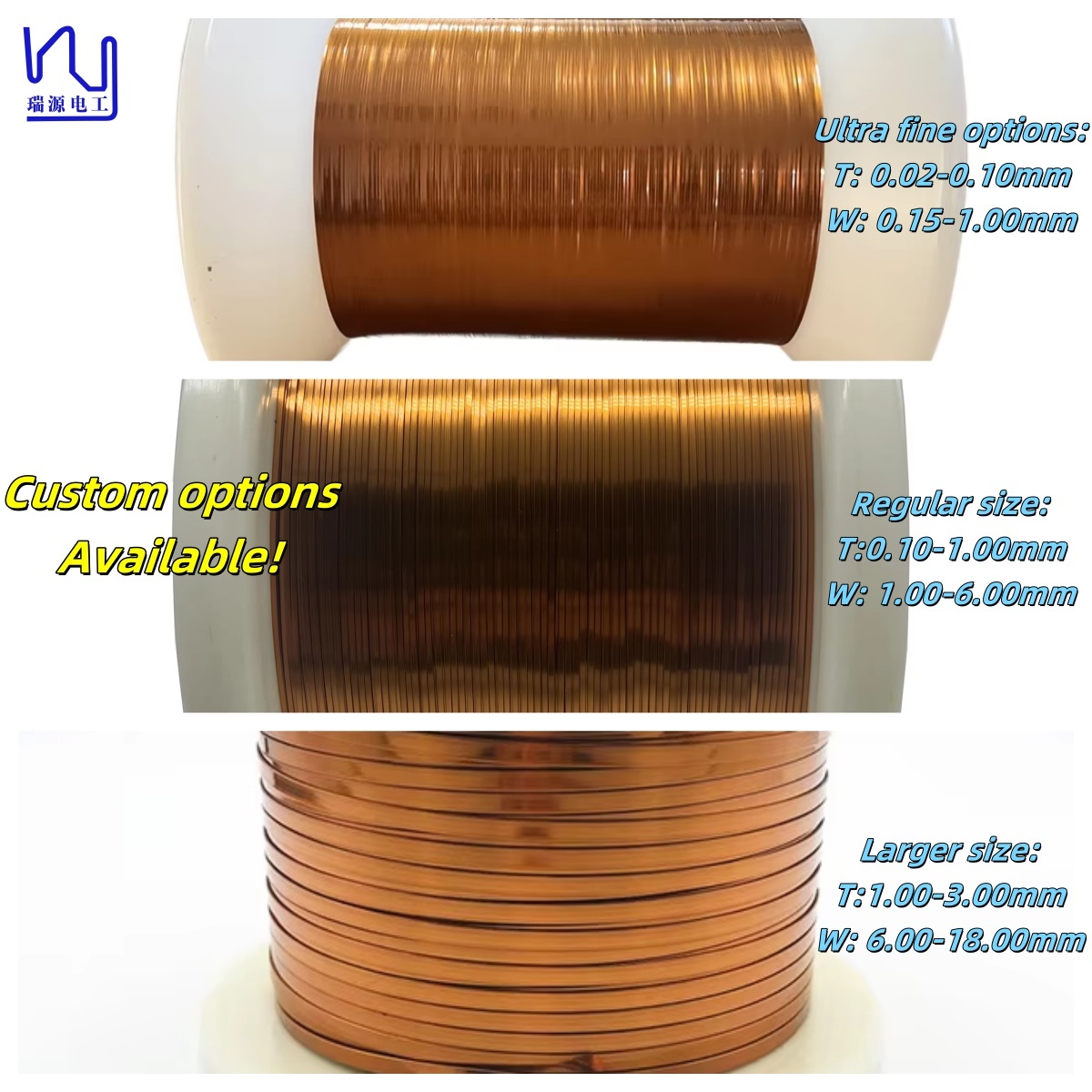

Pilihan khusus (kawat tembaga datar berlapis email AIW yang dapat merekat sendiri):ketebalan 0,02mm–3,00mm · lebar 0,15mm–18,00mm · rasio lebar terhadap ketebalan hingga 1:30. Kirimkan pertanyaan untuk opsi ukuran tambahan atau penawaran harga.
Parameter Teknis: Kawat Tembaga Datar Berlapis Email AIW 0,25 × 2mm
Karakteristik Standar Hasil Uji
Penampilan Halus, seragam Halus, seragam
Diameter Konduktor (mm) — Lebar 1,94mm–2,06mm 1,990mm
Diameter Konduktor (mm) — Ketebalan 0,241mm–0,259mm 0,246mm
Ketebalan Isolasi (mm) — Lebar 0,01mm–0,04mm 0,020mm
Ketebalan Isolasi (mm) — Ketebalan 0,01mm–0,04mm 0,025mm
Diameter Keseluruhan — Lebar maks. 2,10mm 2,030mm
Diameter Keseluruhan — Ketebalan maks. 0,30mm 0,295mm
Lubang Jarum Maks. 3 lubang / 5m 0
Elongasi Min. 30% 45%
Fleksibilitas dan Kepatuhan Tidak retak Tidak retak
Resistansi Konduktor (Ω/km pada 20℃) Maks. 37,91 35,69
Tegangan Tembus Min. 0,70kV 2,31kV
Kejut Panas Tidak retak Tidak retak
Kesimpulan — Lulus
Fitur Utama dan Keunggulan Kinerja
  • Memenuhi persyaratan desain untuk ketinggian lebih rendah, ukuran lebih kecil, bobot lebih ringan, dan output daya lebih tinggi, menjadikannya cocok untuk elektronik, aplikasi listrik, motor, komunikasi jaringan, perangkat rumah pintar, sistem energi baru, elektronik otomotif, elektronik medis, dan kedirgantaraan.
  • Area permukaan lebih besar daripada kawat bulat pada penampang yang sama, secara efektif mengurangi efek kulit dan kehilangan arus untuk transmisi frekuensi tinggi yang lebih baik.
  • Faktor ruang dan rasio pengisian yang tinggi sangat mengurangi resistansi, memungkinkan kapasitas pembawa arus yang lebih tinggi, dan memberikan nilai Q yang lebih tinggi untuk beban arus tinggi.
  • Konstruksi kawat persegi menawarkan struktur sederhana, pembuangan panas yang efisien, kinerja yang stabil, dan kualitas yang konsisten.
  • Mempertahankan arus kenaikan suhu dan arus saturasi yang stabil di lingkungan frekuensi tinggi dan suhu tinggi, dengan perilaku anti-EMI, getaran rendah, kebisingan rendah, dan kemampuan pemasangan berdensitas tinggi.
AIW flat enameled copper wire surface and insulation detail

Self-bonding AIW flat copper wire winding sample

Faktor Ruang Tinggi dan Keandalan Lilitan

Kawat tembaga datar berlapis email mencapai rasio pengisian hingga 97%, memaksimalkan jumlah konduktor di dalam jendela lilitan tertentu. Hasilnya adalah komponen magnetik yang lebih ringkas dengan resistansi lebih rendah dan efisiensi lebih tinggi.

Up to 97 percent fill-in ratio of flat enameled copper wire in a winding

Corner insulation thickness of rectangular enameled copper wire
  • Ketahanan lentur tinggi tanpa retak di bawah tekanan lilitan.
  • Ketebalan isolasi di sudut-sudutnya mirip dengan permukaan datar, sehingga lebih mudah untuk menjaga integritas isolasi.
Rentang Produk dan Kelas Isolasi
Produk Kelas Dapat Disolder Dapat Merekat Sendiri Lebar (mm) Ketebalan (mm) Rasio Lebar-Ketebalan
AIWJ 220℃ T T 0,155–7,5 0,02–1,8 1,25
EI/AIWJ 220℃ T T 0,155–7,5 0,02–1,8 1,25
EI/AIWJ 200℃ T T 0,155–7,5 0,02–1,8 1,25
UEWJ 180℃ Y T 0,155–7,5 0,02–1,8 1,25
EIWJ 180℃ T T 0,155–7,5 0,02–1,8 1,25
SEIWJ 180℃ Y T 0,155–7,5 0,02–1,8 1,25
UEWJ 155℃ Y T 0,155–7,5 0,02–1,8 1,25
UEWJ 130℃ Y T 0,155–7,5 0,02–1,8 1,25
EI/SBWJ 180℃ T Y 0,155–7,5 0,02–1,8 1,25
SEI/SBWJ 180℃ Y Y 0,155–7,5 0,02–1,8 1,25
EI/AI/SBWJ 220℃ T Y 0,155–7,5 0,02–1,8 1,25
AI/SBWJ 220℃ T Y 0,155–7,5 0,02–1,8 1,25
UE/SBWJ 180℃ Y Y 0,155–7,5 0,02–1,8 1,25
UE/SBWJ 155℃ Y Y 0,155–7,5 0,02–1,8 1,25
UE/SBWJ 130℃ Y Y 0,155–7,5 0,02–1,8 1,25
Sertifikasi dan Standar Kualitas
  • UL
  • RoHS
  • REACH
  • ISO 9001
  • IATF 16949
UL certification certificate for flat enameled copper wire
RoHS compliance certificate for enameled copper wire products
ISO 9001 quality management certificate for copper wire manufacturing
IATF 16949 automotive quality certificate for copper wire production
Jejak Pasokan Global

Sejak 2002, Rvyuan telah bermitra dengan merek dan perusahaan global terkemuka — termasuk TDK Lambda, Samsung, dan Hitachi Energy — memasok berbagai macam produk kawat seperti kawat Litz, kawat tembaga datar berlapis email, kawat TIW, kawat FIW, dan kawat paduan khusus. Perusahaan kecil dan menengah didukung dengan layanan khusus ujung ke ujung dan jumlah pesanan minimum yang wajar untuk desain khusus. Berorientasi pada pelanggan di setiap tahap, kami memberikan produk berkualitas tinggi yang memfasilitasi bisnis Anda.

Global customers and partners of Rvyuan copper wire manufacturer
International shipment of flat enameled copper wire products
Copper wire export packaging and logistics
Rvyuan wire products used in global industrial applications
Worldwide distribution network of enameled copper wire
Long-term partnerships with global electronics manufacturers

Aplikasi
Applications of flat enameled copper wire in transformers, motors and electronics
  • Kawat datar berlapis email 120℃ untuk transformator terendam minyak.
  • Kawat datar berlapis email 130℃, 155℃, dan 180℃ banyak digunakan dalam semua jenis koil magnet.
  • Kawat datar berlapis email 200℃ untuk operasi suhu tinggi berkelanjutan.
  • Kawat datar berlapis email 240℃ untuk koil magnet dalam aplikasi penerbangan dan kelautan.
Pertanyaan yang Sering Diajukan
1. Bisakah saya mendapatkan sampel untuk pengujian sebelum memesan dalam jumlah besar?

Ya. Sampel ditawarkan gratis; biaya ekspres ditanggung oleh pembeli.

2. Berapa waktu tunggu Anda?

Pesanan sampel kecil dikirim dalam 3–5 hari kerja. Pesanan besar biasanya diselesaikan dalam waktu 15 hari kerja setelah konfirmasi pesanan.

3. Apa jaminan Anda?

Dalam waktu 2 tahun, produk yang cacat akan diganti segera tanpa biaya.

4. Bagaimana cara membeli dari Anda?

Pertanyaan dengan persyaratan → produksi sampel → konfirmasi sampel → penawaran harga → PI → konfirmasi PI → pengaturan pembayaran → manufaktur → pengiriman.

5. Apa syarat pembayaran Anda?

T/T, D/P, D/A, L/C, dan PayPal.
