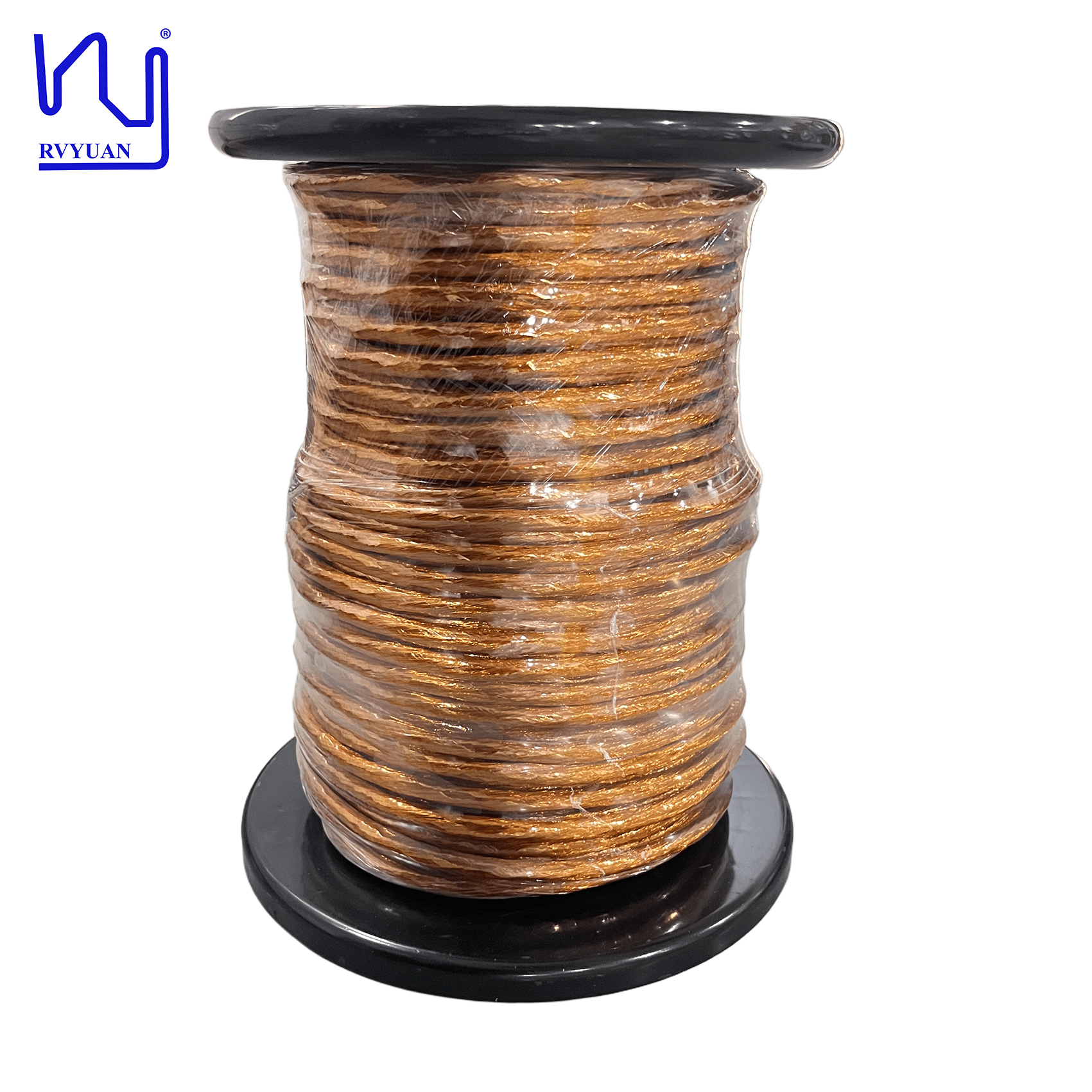

Pita Litz Wire 0,32mm 250 Strands Insulasi PI Frekuensi Tinggi
Kawat Litz tembaga berkinerja tinggi ini memiliki isolasi poliamida (PI) untuk lingkungan termal Kelas 180,sehingga ideal untuk aplikasi trafo yang membutuhkan ketahanan suhu yang luar biasa dan kinerja frekuensi tinggi.
Ringkasan Produk
RVYUAN menawarkan dua pilihan isolasi film utama:Polyesterimide (PET) untuk lingkungan Kelas 130 dan polyimide (PI/Kapton) untuk kondisi Kelas 180 di mana panas yang berkelanjutan akan membahayakan bahan yang lebih kecilTingkat tumpang tindih pita yang dapat diatur hingga 55% memastikan cakupan isolasi yang optimal,dengan manufaktur yang tepat mempertahankan tumpang tindih yang konsisten di ratusan meter untuk menghilangkan titik lemah di bawah tekanan tegangan tinggi.
Dibuat dengan benar, isolasi ini tahan terhadap tegangan kerusakan yang melebihi 6.000V dalam konstruksi standar dan dapat melampaui 10.000V dalam konfigurasi multi-lapisan.
Aplikasi Bertujuan
Transformator Frekuensi Tinggi
SMPS dan transformator power inverter yang beroperasi pada puluhan atau ratusan kilohertz mendapat manfaat dari klasifikasi isolasi Kapton Kelas 180,yang secara signifikan memperpanjang umur layanan dengan mengurangi suhu hotspot dan mencegah penutupan yang tidak direncanakan.
Infrastruktur Pengisian Kendaraan Listrik
Pengecas on-board (OBC) dan DC-fast-charger (DCFC) menggunakan kawat litz berlapis profil untuk mencapai kepadatan arus yang tinggi dalam kandang yang terbatas ukurannya.Kekuatan dielektrik yang unggul sangat penting untuk arsitektur baterai 800V yang muncul di kendaraan listrik.
Pemasangan dan Rantai Pasokan
RVYUAN mendukung kuantitas produksi yang fleksibel dari 10 kg hingga 50 kg, tergantung pada diameter untaian dan geometri akhir.Proses manufaktur terintegrasi secara vertikal kami di Tianjin memungkinkan iterasi desain yang cepat dan menghilangkan koordinasi di antara beberapa pemasok, memungkinkan implementasi cepat dari perubahan spesifikasi seperti lapisan pita yang lebih tipis atau pitch twist yang lebih ketat.
Spesifikasi Teknis
Nama:Kawat Litz dengan pita (155/kelas)
Spesifikasi:0.32X 250
Model:2UEW-F-PI
Nama pita:PI
Spesifikasi pita:0.025x20
| Artikel |
Persyaratan Teknis |
Sampel 1 |
| Diameter kawat tunggal (mm) |
0.340.357 |
0.344-0.352 |
| Konduktor |
0.32±0.005 |
0.315-0.320 |
| O.D. (mm) |
≤ 6.00 |
5.10-5.57 |
| Resistensi (Ω/m) |
≤ 0.001428 |
0.001340 |
| Kekuatan dielektrik (V) |
≥6000 |
13700 |
| Pitch (mm) |
130±20 |
130 |
| Jumlah benang |
156 |
(31X4) + 32 |
| Tape Overlap (%) |
≥ 50 |
54 |
| Pengelompokan |
Tidak ada retakan. |
Baiklah. |
Pertanyaan yang Sering Diajukan
Dapatkah saya menyesuaikan produk dengan logo, ukuran, dan bentuk saya sendiri?
Ya, tapi jumlah pesanan minimum (MOQ) harus dinegosiasikan.
Apa metode pembayaran Anda?
T/T, D/P, L/C, PayPal.
Layanan kurir apa yang Anda gunakan?
FedEx, DHL, TNT, UPS, dengan diskon hingga 80%.
Apa perbedaan produk Anda dari pesaing?
Kami menawarkan berbagai produk kawat magnet frekuensi tinggi, termasuk kawat litz, kawat tembaga enamel persegi panjang, kawat tembaga enamel bulat, kawat terisolasi tiga, dll,untuk memenuhi berbagai persyaratan. Kami mendukung kustomisasi batch kecil, memastikan kualitas dan pengiriman bahkan selama R & D atau fase startup Anda.
Apakah Anda mengenakan biaya cetakan? berapa banyak? apakah bisa dikembalikan? bagaimana?
Biaya cetakan berlaku untuk produk khusus yang disesuaikan, dan jumlahnya tergantung pada spesifikasi khusus. Biaya cetakan dapat dikembalikan setelah jumlah pesanan tertentu tercapai.
Apakah Anda memiliki jumlah pesanan minimum (MOQ)?
Ya, MOQ ditentukan berdasarkan spesifikasi dan jenis kawat.
Peralatan pengujian apa yang kau miliki?
Laser diameter gauge, tegangan tinggi percikan tester, elongation tester, spring-back tester, tahan tegangan tester, soldability tester, Resistance Tester, dll
