Kawat Litz dengan pita khusus untuk penggulung trafo frekuensi tinggi
Kawat litz kami dirancang khusus untuk bobot trafo frekuensi tinggi, memberikan kinerja yang unggul dalam aplikasi elektronik daya yang menuntut.
Fitur Utama
- 800 helai kawat tembaga enamel poliuretan kelas 155 0,07 mm dengan sifat las
- Isolasi poliamida - bahan dielektrik premium dengan nilai nominal minimum 6.000V dalam bentuk pita bulat
- Opsi persegi panjang (datar) tersedia dengan tegangan pemecahan minimum 3.000V
- Mengurangi efek kulit dan kedekatan untuk meminimalkan kerugian AC
- Peningkatan disipasi panas dan efisiensi total
- Konstruksi fleksibel untuk penggulung dalam geometri inti kompak atau kompleks
- Sangat dapat disesuaikan untuk memenuhi persyaratan tegangan, dimensi, dan kinerja tertentu
Spesifikasi Teknis
| Artikel |
Persyaratan Teknis |
Nilai yang Diukur |
Hasil |
| Diameter kawat tunggal (mm) |
0.079-0.082 |
0.079 0.080 0.079 0.079 0.079 0.080 0.080 0.079 0.079 0.080 0.080 0.079 0.079 0.080 0.080 0.079 0.079 0.079 0.080 0.080 0.080 0.079 0.079 0.079 0.080 0.080080 |
Berkualifikasi |
| Konduktor |
0.070±0.001 |
0.069 0.070 0.070 0.069 0.069 0.070069 |
Berkualifikasi |
| O.D. (mm) |
2.57-2.92 |
2.86 2.70 2.63 2.84 2.85 |
Berkualifikasi |
| Resistensi (Ω/m) |
0.00535-0.00636 |
0.005567 0.005703 0.005771 |
Berkualifikasi |
| Kekuatan dielektrik (V) |
≥ 4000 |
9360 |
Berkualifikasi |
| Konfigurasi |
0.07X32X5X5 |
0.07X32X5X |
Berkualifikasi |
| Tape Overlap (%) |
≥ 50 |
50 |
Berkualifikasi |
| Arah Pengelompokan |
S/S/S |
S/S/S |
|
Aplikasi
Ideal untuk trafo frekuensi tinggi, peralatan medis, aplikasi kedirgantaraan, sensor presisi, produk audio, dan modul daya di konsumen, otomotif,dan pasokan listrik industri yang membutuhkan disipasi panas yang sangat baik dan integritas sinyal.

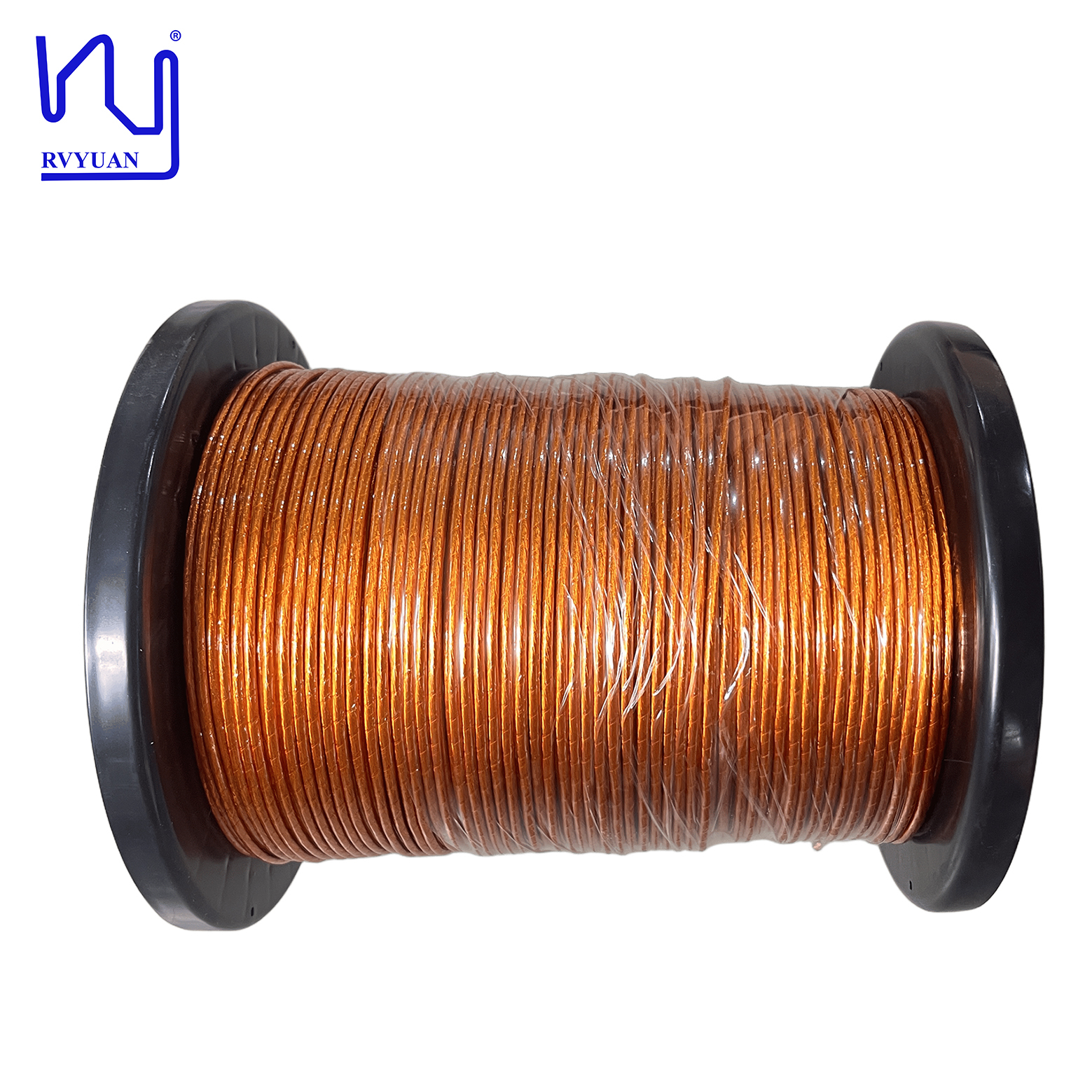

Gambar produk
Pertanyaan yang Sering Diajukan
Bisakah saya mendapatkan sampel untuk pengujian sebelum melakukan pesanan batch?
Ya. Sampel gratis atau dikenakan biaya, tapi biaya pengiriman ditanggung oleh pelanggan.
Berapa waktu pengiriman Anda?
Pemesanan sampel: 3-5 hari kerja; pesanan massal: selesai dalam waktu 15 hari kerja setelah konfirmasi pesanan.
Bagaimana proses pengadaan?
Kirim pertanyaan dengan persyaratan → pembuatan sampel → persetujuan sampel → penawaran → Proforma Invoice (PI) → konfirmasi PI → pengaturan pembayaran → produksi → pengiriman
Dapatkah saya menyesuaikan produk dengan logo, ukuran, dan bentuk saya sendiri?
Ya, tapi MOQ (Minimal Order Quantity) adalah subjek negosiasi.
Apa metode pembayaran Anda?
T/T, D/P, L/C, PayPal.
Layanan kurir apa yang Anda gunakan?
FedEx, DHL, TNT, UPS, dengan diskon hingga 80%.
Peralatan pengujian apa yang kau miliki?
Pengukur diameter laser, penguji percikan tegangan tinggi, penguji elongasi, penguji spring-back, penguji tegangan tahan, penguji solderableness, penguji resistensi dll.
Pelanggan atau pasar mana yang cocok dengan produk Anda?
Produk kami sangat ideal untuk aplikasi yang membutuhkan efisiensi tinggi dan solusi hemat ruang di lingkungan AC frekuensi tinggi, termasuk elektronik daya & catu daya, pengisi daya EV on-board,sistem pengisian nirkabel, energi hijau, komunikasi & IT, peralatan medis, robot industri, servo motor, dll.
Ke negara atau wilayah mana Anda telah mengekspor?
Pasar utama termasuk Eropa dan AS, serta Korea Selatan, Jepang, India, dan Asia Tenggara.
Bagaimana Anda menjaga informasi pelanggan rahasia?
Kami dapat menandatangani perjanjian rahasia (NDA) atas permintaan dan berkomitmen untuk mematuhi ketentuan secara ketat selama seluruh proses kerja sama.
Semua spesifikasi tunduk pada toleransi manufaktur standar. Hubungi kami untuk mendiskusikan persyaratan khusus penggulung Anda dan untuk lembar data teknis rinci dan spesifikasi khusus.
