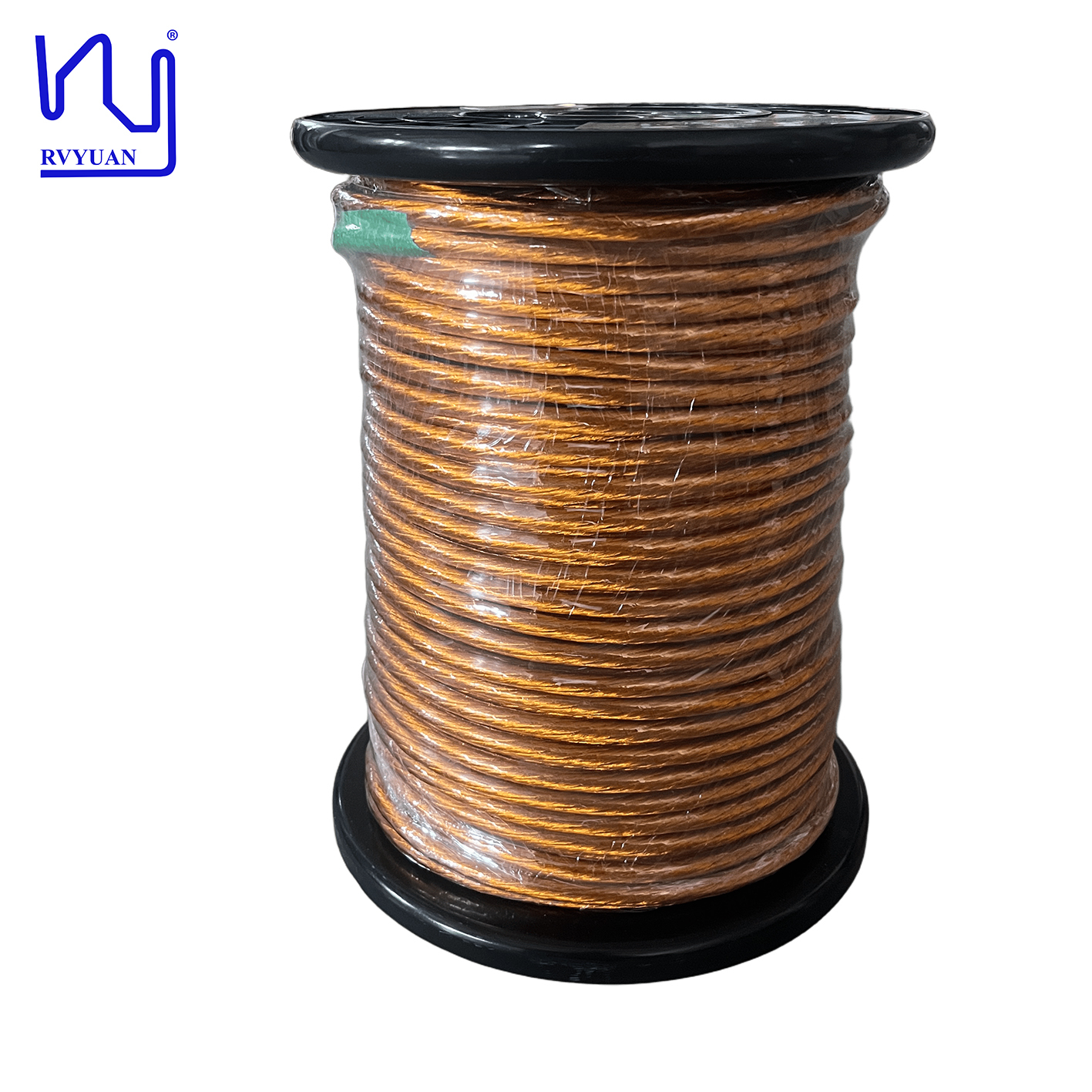

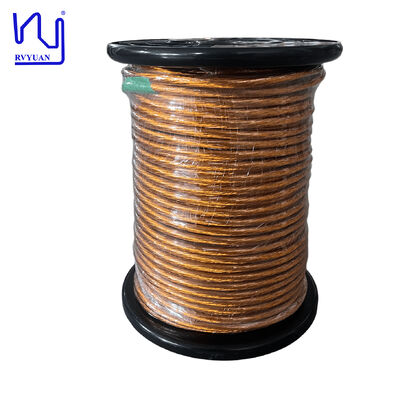

Tape Litz Wire 3000/38 AWG Max.O.D8.23mm Tegangan Tinggi Tahan Kapton melayani Litz Wire Untuk Transformer
Kawat Litz ini dirancang khusus untuk penggulung trafo,dengan kemampuan tahan tegangan tinggi yang luar biasa dengan kekuatan dielektrik minimum 6000V dan rentang yang dapat dicapai secara aktual 13Dibangun dengan 0.1mm (39AWG) poliuretan enamel benang tembaga tersedia dalam 155 ° C dan 180 ° C suhu nominal, kawat ini diputar dari 3,000 untaian dengan diameter luar selesai mulai dari 7.38mm sampai 7.92mm.
Lapisan luar dibungkus dengan pita poliester-imide, memberikan stabilitas yang superior untuk konstruksi internal.pembungkus pita lebih disukai daripada film untuk meningkatkan integritas struktural.
Spesifikasi Teknis
Nama:Kawat Litz dengan pita (180/kelas)
Spesifikasi:0.10X 3000
Model:2UEW-H-PI ((N)
Nama pita:P (N)
Spesifikasi pita:0.025x20
| Artikel |
Persyaratan Teknis |
Sampel 1 |
Sampel 2 |
| Diameter kawat tunggal mm |
0.107-0.125 |
0.110-0.113 |
0.110-0.113 |
| Konduktor |
0.10±0.003 |
0.098-0.10 |
0.098-0.10 |
| OD mm |
≤ 8.23 |
7.38-7.95 |
7.40-7.92 |
| Resistensi Ω/m |
≤ 0.000794 |
0.000734 |
0.000733 |
| Kekuatan Dielektrik V |
≥6000 |
13700 |
13400 |
| Pitch (mm) |
78±10 |
78 |
78 |
| Jumlah benang |
3000 |
120x5x5 |
120*5*5 |
| % Tape Overlap |
≥ 50 |
54 |
54 |
| Pengelompokan |
Tidak ada retakan. |
Baiklah. |
Baiklah. |
Aplikasi
Kawat Litz ini sangat ideal untuk aplikasi yang membutuhkan frekuensi tinggi, tegangan tinggi, arus tinggi, dan pemanfaatan ruang yang kompak.
- Pengisi daya on-board (OBC) dan konverter DC/DC
- Motor penggerak kendaraan listrik
- Sistem pengisian cepat tegangan tinggi 800V dan baterai pengisian
- Transformator frekuensi tinggi
- Sumber daya switch-mode bertenaga tinggi (SMPS)
Pertanyaan yang Sering Diajukan
Bisakah saya mendapatkan sampel untuk pengujian sebelum melakukan pesanan batch?
Ya. Sampel gratis atau dikenakan biaya, tapi biaya pengiriman ditanggung oleh pelanggan.
Berapa waktu pengiriman Anda?
Pemesanan sampel: 3-5 hari kerja; pesanan massal: selesai dalam waktu 15 hari kerja setelah konfirmasi pesanan.
Bagaimana proses pengadaan?
Kirim pertanyaan dengan persyaratan → pembuatan sampel → persetujuan sampel → penawaran → Proforma Invoice (PI) → konfirmasi PI → pengaturan pembayaran → produksi → pengiriman
Dapatkah saya menyesuaikan produk dengan logo, ukuran, dan bentuk saya sendiri?
Ya, tapi MOQ (Minimal Order Quantity) adalah subjek negosiasi.
Apa metode pembayaran Anda?
T/T, D/P, L/C, PayPal.
Layanan kurir apa yang Anda gunakan?
FedEx, DHL, TNT, UPS, dengan diskon hingga 80%.
Peralatan pengujian apa yang kau miliki?
Pengukur diameter laser, penguji percikan tegangan tinggi, penguji elongasi, penguji spring-back, penguji tegangan tahan, penguji solderableness, penguji resistensi dll.
Pelanggan atau pasar mana yang cocok dengan produk Anda?
Produk kami sangat ideal untuk aplikasi yang membutuhkan efisiensi tinggi dan solusi hemat ruang di lingkungan AC frekuensi tinggi, termasuk elektronik daya & catu daya, pengisi daya EV on-board,sistem pengisian nirkabel, energi hijau, komunikasi & IT, peralatan medis, robot industri, servo motor, dll.
Ke negara atau wilayah mana Anda telah mengekspor?
Pasar utama termasuk Eropa dan AS, serta Korea Selatan, Jepang, India, dan Asia Tenggara.
Bagaimana Anda menjaga informasi pelanggan rahasia?
Kami dapat menandatangani perjanjian rahasia (NDA) atas permintaan dan berkomitmen untuk mematuhi ketentuan secara ketat selama seluruh proses kerja sama.
Semua spesifikasi tunduk pada toleransi manufaktur standar. Hubungi kami untuk mendiskusikan persyaratan khusus penggulung Anda dan untuk lembar data teknis rinci dan spesifikasi khusus.
